27 شهریور کنتور هوشمند تک فاز IRANTECH110 Din-Rail

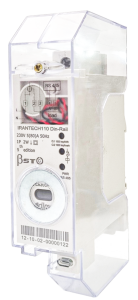

کنتور تکفاز هوشمند ریلی مدل IRANTECH 110 Din-Rail نسل جدید کنتورهای شرکت سنجش انرژی بهینه سازان توس می‌باشند که متناسب با نیاز مشتری و الزامات توانیر تولید شده است.
این کنتور دارای پورت الکتریکی RS485 بوده که با استفاده از ماژول‌های ارتباطی امکان قرائت از راه‌دور و یا اتصال به مودم‌های رادیویی را فراهم می‌سازد.
برخی از قابلیت های اصلی کنتور تکفاز هوشمند ریلی IRANTECH 110 Din-Rail:
• پروتکل DLMS/COSEM
• ثبت وقایع و رخدادهای متعدد
• دارای رله‌ی داخلی

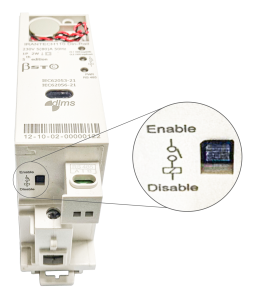

• دارای Dip Switch
• قابل نصب به صورت گروهی و دور از دسترس مشترک می‌باشد که به راحتی قابل مدیریت بوده و به دلیل غیرقابل دسترس بودن، دستکاری آن مشکل‌تر می‌باشد.
• دارای طراحی ساختاری بسته جهت جلوگیری از دسترسی خارجی
• مطابق با سند ویرایش 5
ویژگی های اصلی
– مطابق استانداردهای IEC62053-21/23 و IEC62052-11 DLMS/COSEM
– قابلیت اندازه‌گیری و ثبت انرژی اکتیو و راکتیو، توان لحظه‌ای اکتیو و راکتیو، جریان، ولتاژ و Cosφ
– قابلیت اندازه‌گیری و ثبت انرژی رفت و برگشت به صورت مجزا
– قابـلیت انـدازه‌گـیری و ثـبت انـرژی مستقل از جهت جریان
– قابلیت اندازه‌گیری و ثبت ماکزیمم دیماند
– قابلیت اندازه‌گیری و ثبت کارکرد معکوس
– قابـلیـت انـدازه‌گیـری جـریـان فـاز
– ثبت تعداد دفعات قطع و وصل برق
– IP54
– دارای بـاطری داخـلی و پشتیبـان در شرایـط کاردکرد عـادی 20سال و 2سال در شرایط بی‌برقی
– دارای قابلیت ثبت(Load profile) روزانه در 7 کانال و هر کانال دارای برچسب زمانی قابل تنظیم
– دارای قابلیت ثبت (Load profile) ساعتی در 8 کانال و هر کانال دارای برچسب زمانی قابل تنظیم
– دارای نرم افزار user friendly با سطوح دسترسی متفاوت
– دارای ضمانت نامه (گارانتی) به مدت 5 سال و خدمات پس از فروش به مدت 10 سال
– دارای تاییدیه (Type test) از موسسات معتبر بین المللی و داخلی از قبیـل توانیـر(پژوهشگاه نیرو)، KEMA ،CTI، استانـدارد ملـی ایـران و …
– مطابق با آخرین الزامات توانیر
– ابعاد 92*44*180 میلیمتر
– وزن 0.438 کیلوگرم
مشخصات فنی کنتور IRANTECH 110 Din-Rail
|
|
|---|---|
| Voltage | |
| 230V | Nominal voltage Un |
| 0.8Vn~1.15Vn | Extended operating voltage range |
| 147 | Start operating voltage |
| 460 | Limiting voltage |
| Frequency | |
| 50Hz | Nominal frequency fn |
| 49Hz to 51Hz | Tolerance |
| Current | |
| 5A | Basic current (Ib) |
| 80A | Maximum current (Imax) |
| 20mA | Starting current (Ist) |
| Measurement Accuracy | |
| Class 1 | Active energy |
| Class 2 | Reactive energy |
| Power Consumption | |
| 0.3W | Power consumption in Voltage circuit |
| <0.1VA | Power consumption in current circuit |
| Inputs and Outputs | |
| Optical test outputs active energy & reactive energy | |
| Red LED | Type |
| 30ms | Pulse width |
| 1000 imp/kWh | Active energy constant |
| 1000 imp/kvarh | Reactive energy constant |
| Temperature range | |
| -40'C to +70'C | Operation meter |
| -40'C to +70'C | Storage |
